[QGIS 활용] shp 파일 dxf 파일로 변환하기.

shp 파일 dxf 파일로 변환하기



활용 프로그램 : QGIS, ARC2CAD 5.0, 캐드(캐디안)

0. 지난 포스팅

지적도 파일을 받는 법

QGIS를 이용해서 지적도 파일에서 원하는 지역만 추출하는 법을 했음.

2022.07.18 - [QGIS&CAD] - 지적도 파일 다운로드하여 QGIS 활용 분할하기, 지역 추출

지적도 파일 다운 받아 QGIS 활용 분할하기, 지역 추출

이제 그 다운로드한 지적도 혹은, 추출한 지역의 shp 파일을

캐드화 하는 방법에 대해서 설명하겠음.

1. Qgis에서 dxf로 내보내기

Qgis 자체에서 다른 이름으로 보내는 방법으로

레이어 탭에서 지적도 파일 - 마우스 우클릭 - 내보내기(export) - 객체를 다른 이름으로 저장.

포맷 - dxf

파일 이름 - 위치와 이름 저장

좌표계 - 사용할 좌표계 설정 (경기도 안성은 보정된 bessel의 경우 중부원점이므로 EPSG : 5174)

인코딩 : UTF-8 또는 EUC-KR - 이 두 가지 중 하나로 내보내야 캐드에서 폰트가 잘 안 깨짐

생성된 dxf 파일 실행

내보내진 지적도 캐드에서 확인 화면

레이어 구분 없이 해치로만 알 수 있음.

따라서 다음 방법을 활용할 필요가 있음.

2. arc2cad 활용한 shp-dxf 변환

arc2cad 파일을 활용하는 방법으로

구글에 검색하면 다운로드할 수 있는 다양한 사이트가 나옴.

https://arcv2cad.software.informer.com/7.0/

Arcv2CAD. Get the software safely and easily.

다운로드 후 실행하면

와 같은 탭이 뜸.

이제 shp 파일이 저장된 위치를 찾아가서 다른 이름으로 저장을 해야 함.

여기서 중요한 건,

경로 찾아가는 게 번거로우므로

비교적 가까운 경로에서 작업 후 이동하는 것을 추천함.

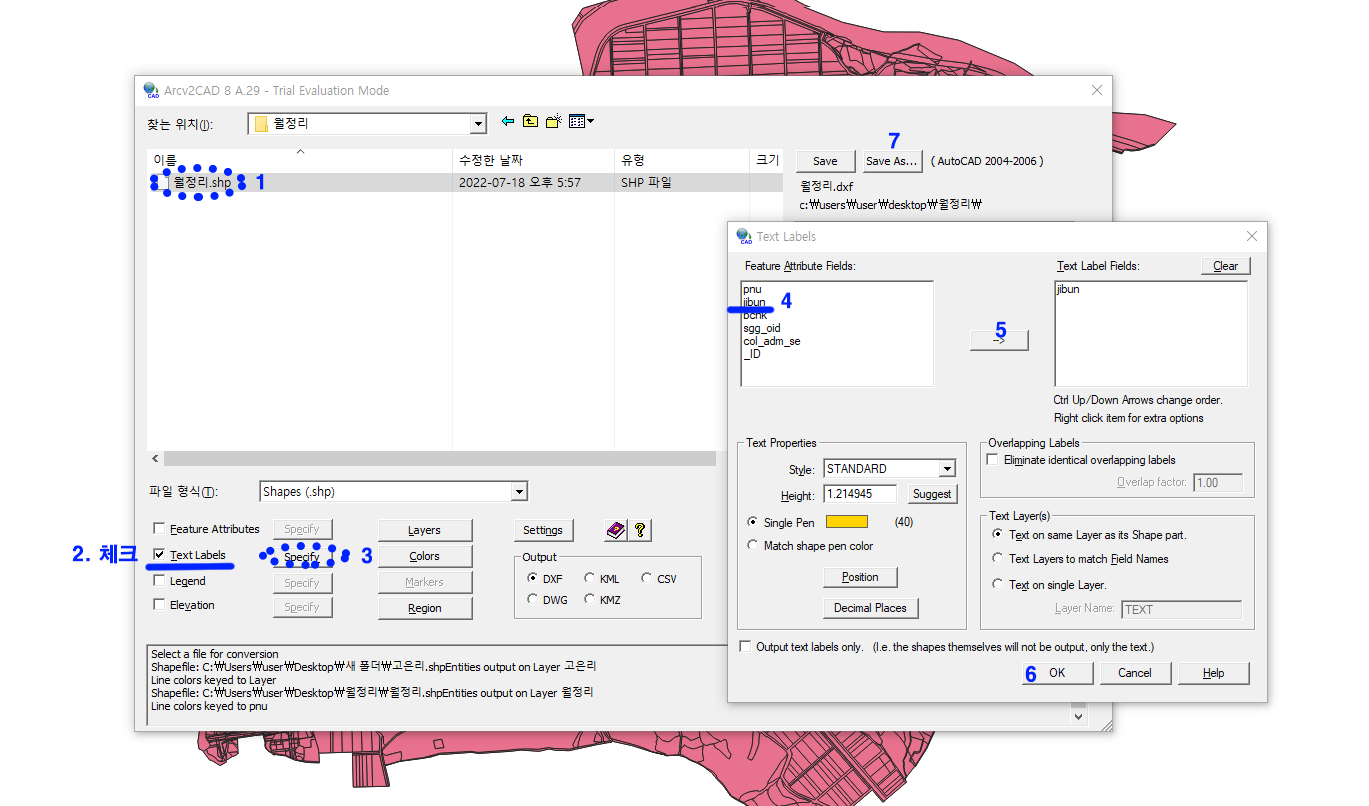

다른 이름으로 저장하는 순서는

1. shp 파일 선택
2. Text Labels 체크
3. Specify(특성) 클릭
4. 왼쪽의 Feature attribute fields의 jibun 선택
5. 화살표 클릭해 우측의 text label fields로 넘김
6. ok
7. save as (다른 이름으로 저장)
8. 다른 이름 저장하기를 누르면 캐드 버전(년도) 별로 저장할 수 있음.

아무거나 선택해서 저장하면 끝.

그러면 DXF 파일이 생성된 걸 확인할 수 있음.

실행하면 처음엔 글씨가 깨져있으므로

STG 같은 리습으로 글꼴 설정을 해서 변경해 주면 끝남.





끝.
