[QGIS 활용] 선, 면(폴리곤) 데이터 생성

Qgis에서 선, 면(폴리곤) 데이터 생성하기



0) 이전글

앞서 다룬 새 레이어, 점 생성에 이어 선과 면(폴리곤) 데이터를 생성해보겠음.

2022.08.16 - [QGIS&CAD] - QGIS 활용 - 새 레이어, 점, 선, 면 - 1. 새 레이어 생성

QGIS 활용 - 새 레이어, 점, 선, 면 - 1. 새 레이어 생성

2022.08.17 - [QGIS&CAD] - QGIS 활용 - 새 레이어, 점, 선, 면 - 2. 점 생성

QGIS 활용 - 새 레이어, 점, 선, 면 - 2. 점 생성



1) 선, 면(폴리곤) 데이터 생성

선과 면은 한 번에 해보겠음.



Ⅰ. 선 레이어 생성

1.  상단 메뉴바 - 레이어  - 레이어 생성 - 새 GeoPackage 레이어

     (단축키 - Ctrl+Shift+N )

2. 데이터 베이스 : 저장 위치

3. 테이블 이름 : 파일 이름 ("선 데이터"로 지정하겠음)

4. 도형 유형 : 선 데이터를 위한 레이어이므로 라인 스트링 or 멀티라인 선택.

 - a :  좌표계 지정

5. 새 필드  - 생성할 필드 추가(속성 테이블용)

나중에 추가해도 되니까 지금은 name과 area 정도만 생성해두겠음.

6. 확인.





Ⅱ. 면 레이어 생성

1.  상단 메뉴바 - 레이어  - 레이어 생성 - 새 GeoPackage 레이어

     (단축키 - Ctrl+Shift+N )

2. 데이터 베이스 : 저장 위치

3. 테이블 이름 : 파일 이름 ("면 데이터"로 지정하겠음)

4. 도형 유형 : 면 데이터를 위한 레이어이므로 폴리곤 or 멀티폴리곤 선택.

 - a :  좌표계 지정

5. 새 필드  - 생성할 필드 추가(속성 테이블용)

마찬가지로 나중에 추가해도 되니까 지금은 name과 area 정도만 생성해두겠음.

6. 확인.

좌측 레이어 탭에

"선 데이터"와 "면 데이터" 레이어를 생성되었음.

각각의 레이어를 편집 모드로 실행하면

상단 메뉴바에 각각 다른 형태의 객체 추가가 생김.

아래서 좀 더 자세하게 설명하겠음.



Ⅲ. 레이어에 면 데이터 생성하기

생성한 레이어에 데이터를 생성하기 위해선 편집 모드로 전환을 하면 됨.

면 레이어 (폴리곤) 기준으로 먼저 설명을 하면,

면 데이터 넣는 방법은 두 가지임

첫째. 비 정형화된 객체(다각형)
둘째. 정형화된 객체(원, 직사각형, 정다각형 등)

첫째는 비정형화된 객체

1. 레이어 탭의 면 데이터 레이어 선택 - 데이터 편집

2. 상단 메뉴바의 폴리곤 모양의 "폴리곤 객체 추가" 선택

3. 다각형 형태의 폴리곤 추가. (도형의 마감?(마무리)는 마우스 우클릭)

4. 객체 속성에 값 입력 (속성 테이블)

5. 확인

둘째, 정형화된 객체 생성

상단 메뉴바 - 편집

① 원 추가

② 직사각형 추가

③ 정다각형 추가

④ 타원 추가



Ⅳ. 레이어에 선 데이터 생성하기.

선데이터를 넣는 방법 또한 두 가지임.

첫째는 폴리선
둘째는 원호(곡선)

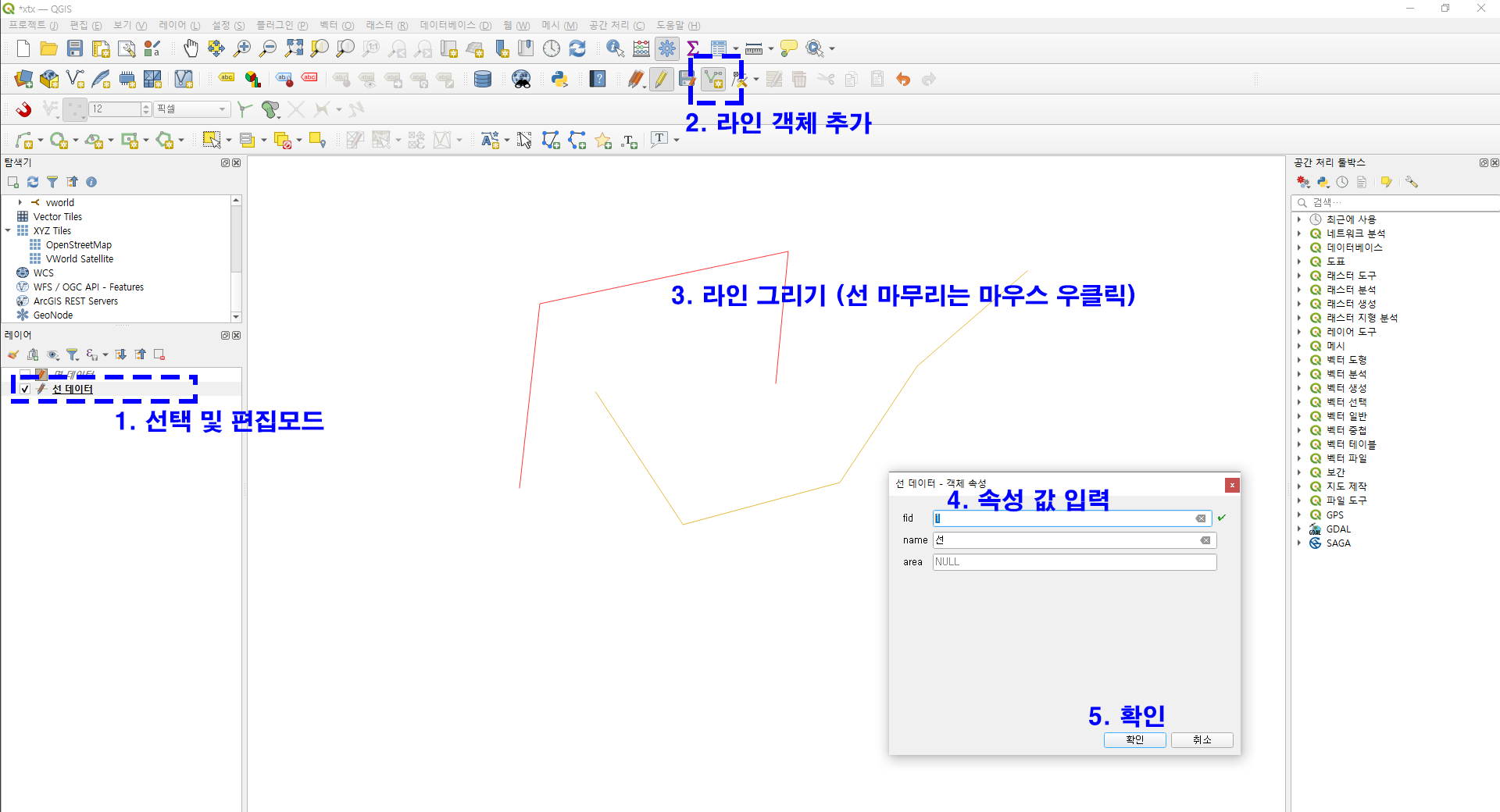

첫째. 폴리선

1. 레이어 탭의 면 데이터 레이어 선택 - 데이터 편집

2. 상단 메뉴바의 폴리곤 모양의 "폴리곤 객체 추가" 선택

3. 다각형 형태의 폴리곤 추가. (도형의 마감?(마무리)는 마우스 우클릭)

4. 객체 속성에 값 입력 (속성 테이블)

5. 확인

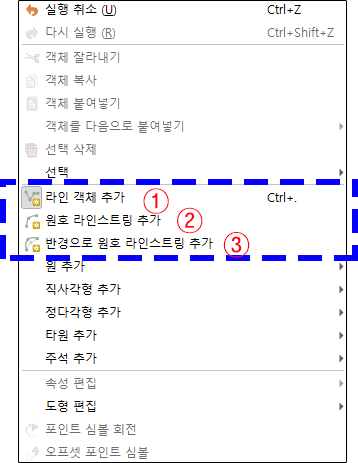

둘째. 원호(곡선)

상단 메뉴바 - 편집

① 라인 객체 추가

② 원호 라인 스트링 추가

③ 반경으로 원호 라인스트링 추가



끝.
